产品采用标准:
产品标准参照JB/T 8692

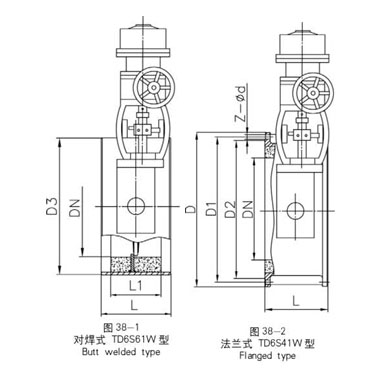

连接尺寸按照GB/T9113.1 GB/T 12224
压力试验参照GB/T 13927 JB/T 9092
主要性能规范: 公称尺寸DN300~DN2000 公称压力PN1
公称尺寸DN | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | ||||
适用介质 | 高温烟气、含尘气体 | |||||||||||||||||
适用温度 | ≤1000℃ | |||||||||||||||||
泄漏量 | ≤1%? ≤3% | |||||||||||||||||
额定流量系数C | 3060 | 4160 | 5450 | 8500 | 12200 | 16600 | 21700 | 27100 | 34000 | 49600 | 66600 | 87000 | 111000 | 136000 | ||||
气动 执行 器 | 最大允许压差MPa The maximum Allowable pressure difference | 0.098 | 0.062 | 0.100 | 0.052 | 0.019 | 0.012 | 0.008 | 0.006 | 0.004 | 0.003 | 0.003 | 0.002 | 0.002 | 0.002 | |||
型号 | 薄膜 ZMA-4 | 薄膜 ZMA-5 | 活塞 ZSC-45 | 活塞 ZSC-56 | ||||||||||||||
行程 | 40mm | 60mm | 60mm | 100mm | ||||||||||||||
气源压力 | 0.5 MPa | 0.55 MPa | ||||||||||||||||
电 动执行 器 | 型号 | DKJ-310 | DKJ-410 | DKJ-510 | DKJ-610 | |||||||||||||
力矩 | 250 N.M | 600 N.M | 1600 N.M | 4000 N.M | ||||||||||||||
输入通道 | 3 个(相互隔离) | 3个(相互隔离) | ||||||||||||||||
电源 | 单相 AC 220V 50 Hz | 三相AC 380V 50Hz | ||||||||||||||||
蝶板转角:0°~75° | 信号电流:4~20mA .DC | 行程基本误差:±2.5% | 回差:≤2.5% |
主要零部件及材料:
主要零件 | 材料 |
阀体 | 碳钢:铸钢WCB内衬耐火混凝土、焊接Q235A内衬耐火混凝土 |
蝶板、阀座 | 高温耐热钢: 0Cr25Ni20 1Cr16Ni35 |
阀杆、 | 高温耐热钢: 0Cr25Ni20 |
填料 | 柔性石墨、夹镍合金丝编织柔性石墨、高硅氧陶纤维与耐热合金丝编织填料 |
