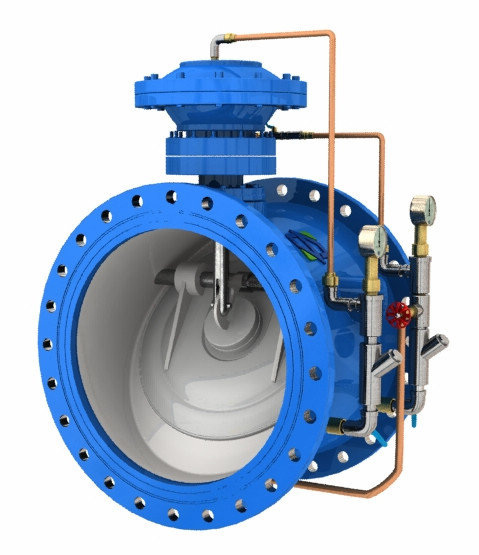

产品名称及型号：管道自力控制阀，又名：管力阀。  HTGLF47HR-10.16.25系列

产品采用标准：
产品标准参照JB/T 5299
结构长度按照GB/T 12221
法兰连接按照GB/T 17241.6  GB/T 9113
压力试验按照GB/T 13927


一、管力阀产品介绍

在泥沙和杂质较多的一些工况（如黄河水质，污水处理系统等），阀门控制管路容易被堵塞，导致阀门失灵，大的杂物还容易把阀板卡住，导致阀门密封不严，还有一些特殊工况，阀门开关时水锤很大，导致阀门开关时响声巨大，甚至造成事故。管力阀是我公司工程技术人员参照国内外同类型的先进产品进行设计。吸收微阻缓闭止回阀、液控止回蝶阀、多功能水利控制阀的基础上研制而成，是水泵控制阀的换代新产品。它兼具电动闸、电动蝶阀以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系数安全。该阀是当前国内外结构最新颖、性能最先进、进行最可靠的泵站新型控制设备，主要用于自动化给排水泵站的离心泵、冶金、石化、水司、市政、环保等行业供排水系统。

二、管力阀工作原理

开阀

当水泵启动后进口端水经过、过渡器、截止阀、高压管、进入膜片缸下部，在水的压力下推动膜片关上行带小阀板缓慢开启，大阀板在水力的推动下与小阀板同时开启，完成开阀。

关阀

停泵时阀内流速急剧降低，大阀板在重力的作用下快速关闭，截断90%的水流，出口端的在水压力水进入过滤器、截止阀、高压管、进入膜片缸上部，在水的压力下推动膜片头下行带动小阀板缓慢关闭，最终实现关闭。
