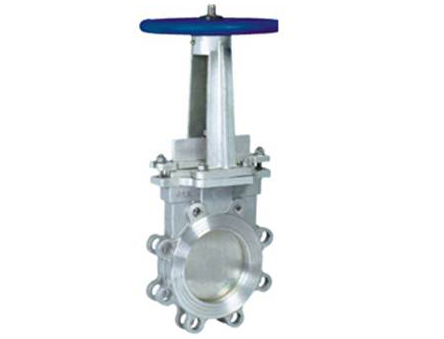

PZ73刀型闸阀




  • 咨询热线:13708987179
  • 产品详情

良工阀门
一、产品特征
刀型闸阀又名刀阀,由于采用刀型闸板具有良好的剪切作用,最适宜于浆料、粉粒料、纤维等难以控制的流体,广泛应用于造纸、石化、矿山、排水、食品等行业。刀闸阀具有多种阀座可供选择,并且可依据现场控制需求,配备电动或气动执行器,实现阀门的自动化操作。驱动方式可选用链轮、手动、蜗轮、气动、液动、电动,连接方式可选用法兰、对夹,结构形式可选用圆形、凸耳式、梅花式,密封结构可选用软密封、硬密封,压力范围PN0.1-32Mpa,公称通径为DN15-700mm,材质可选用铸铁、铸钢、不锈钢。
二、刀闸阀结构特点:
1、刀闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,刀闸阀只能作全开和全关,不能作调节和节流。
2、闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。
3、刀闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分刀闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
执行标准
● 制造与验收按标准:GB/T 12234、JB/T 8691
● 结构长度按标准:GB/T 12221
● 法兰连接按标准:GB/T 9113、HG/T 20592、JB/T 79
● 检验与试验按标准:GB/T 13927、JB/T 9092

三、试验压力

四、主要零件材料
